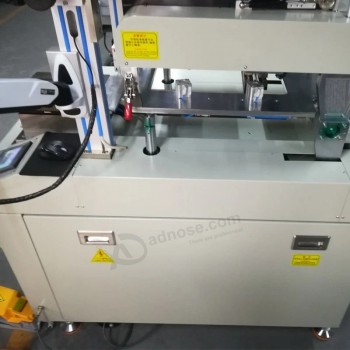

Siebdruckmaschine für Kondensator, Widerstand, Sensor und RFID
Purchase Qty / Preis:
, China
Mitglied seit: 2008
Unternehmenstyp:
15820024887
15820024887
Produktbeschreibung
Anwendung :
weit verbreitet in Keramikkondensatoren, Widerständen, Dickschichtschaltungen, Keramikschaltungen, Filtern, glasierten Potentiometern,
dielektrische Antennen, Keramikmetallisierung, RFID, Kfz-Ölstandsensoren, Spannungssensoren, Luftqualität
Sensoren, Drucksensoren (piezoresistiv, kapazitiv) integrierte LED-Lampenfassungen, piezoelektrische Keramik
Komponenten, LED-Keramiksubstrate, LTCC, MLCC, Filter, Keramikdicke. Membranschaltung, Solar
Herstellung von Druckverfahren für Wafer, Chipelemente und elektronische Komponenten.
Parameter
| Modell- | TX-IC-200a | Modell- | TX -IC-200A-CCD |
| Druckspezifikation | 200 × 200 | XY Einstellbare Richtung | ± 6,5 mm |
| Plattformgröße | 280 × 280 | Drehwinkel | ± 3 Grad |
| Maximaler Bildschirmrahmen | 380 × 380 × 20 | Druckgeschwindigkeit | 1 ~ 500 mm / s |
| Bildschirmabstand | 0 ~ 10 | Flutmantelgeschwindigkeit | 1 ~ 500 mm / s |
| Überdruckgenauigkeit | ≤ 0,03 | Geschwindigkeit der Plattformbewegung | 600 mm / s |
| Kratzdruckvorgang | ≤ 0,02 | Maximaler Luftdruck | -80 kpa |
| Abweichung der Tintenschichtdicke | ≤ 0,002 | Betriebsmodus | manuell / halbautomatisch / vollautomatisch |
| Plattformunebenheit | ± 0,015 | konstanter Luftdruck | 5.0-6.0 |
| Positionierungsgenauigkeit der Plattform | ≤ 0,01 | Maximale Druckzeiten | 600 |
| Plattform außerhalb des Bildschirmabstands | 0-2mm | Plattform außerhalb der Bildschirmgeschwindigkeit | 0,01 ~ 9,99 mm / s |
| Druckmaterialstärke | 0 ~ 18 mm | Maximaler Auf- und Abweg der Plattform | 24mm |
| Stromspannung | 220 V / 50 Hz | Abmessungen | 1240 × 760 × 1340 |
Eigenschaften
--- Die Druckplattform X, Y und θ korrigieren automatisch den Druck der "+" - Markierungsausrichtung über das CCD.
--- Diese Maschine ist eine Standard-Dickschicht-Schaltungsdruckmaschine. Die Hauptmerkmale sind einfach zu bedienen und hoch
Effizienz und hohe Präzision;
--- Die Maschine ist mit vollem Motor ausgelegt. Der Operationstisch, der Schaber, der Druck und das Vakuum werden alle angetrieben
mit dem Motor.
--- Der Druckdruck wird durch ein elektrisches Proportionalventil innerhalb von ± 0,01 MPa (z. B. 0,54 bis 0,56 MPa) stabilisiert.
um die Genauigkeit der Luftdruckregelung weiter zu verbessern.
