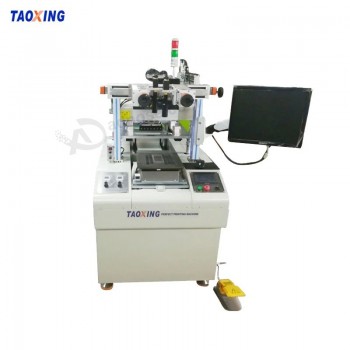

automatische Druckmaschine mit flacher Oberfläche für Dickfilme

Purchase Qty / Preis:

≥1 Pieces Verhandelbar
Gold Mitglied Geprüfter Lieferant

, China

Mitglied seit: 2008

Unternehmenstyp:

15820024887

15820024887

Produktbeschreibung




                                   Anwendung :
weit verbreitet in Keramikkondensatoren, Widerständen, Dickschichtschaltungen, Keramikschaltungen, Filtern, glasierten Potentiometern,
dielektrische Antennen, Keramikmetallisierung, RFID, Kfz-Ölstandsensoren, Spannungssensoren, Luftqualität
Sensoren, Drucksensoren (piezoresistiv, kapazitiv) integrierte LED-Lampenfassungen, piezoelektrische Keramik
Komponenten, LED-Keramiksubstrate, LTCC, MLCC, Filter, Keramikdicke. Membranschaltung, Solar
Herstellung von Druckverfahren für Wafer, Chipelemente und elektronische Komponenten.


Parameter

Modell-TX-IC-200aModell-TX -IC-200A-CCD
Druckspezifikation200 × 200XY  Einstellbare Richtung± 6,5 mm
Plattformgröße280 × 280Drehwinkel± 3 Grad
Maximaler Bildschirmrahmen380 × 380 × 20Druckgeschwindigkeit 1 ~ 500 mm / s
Bildschirmabstand0 ~ 10Flutmantelgeschwindigkeit1 ~ 500 mm / s
Überdruckgenauigkeit≤ 0,03Geschwindigkeit der Plattformbewegung 600 mm / s
Kratzdruckvorgang≤ 0,02Maximaler Luftdruck-80 kpa
Abweichung der Tintenschichtdicke≤ 0,002Betriebsmodusmanuell / halbautomatisch / vollautomatisch
Plattformunebenheit± 0,015konstanter Luftdruck5.0-6.0
Positionierungsgenauigkeit der Plattform≤ 0,01Maximale Druckzeiten 600
Plattform außerhalb des Bildschirmabstands0-2mmPlattform außerhalb der Bildschirmgeschwindigkeit0,01 ~ 9,99 mm / s
Druckmaterialstärke0 ~ 18 mmMaximaler Auf- und Abweg der Plattform24mm
Stromspannung220 V / 50 HzAbmessungen 1240 × 760 × 1340



Eigenschaften

--- Die Druckplattform X, Y und θ korrigieren automatisch den Druck der "+" - Markierungsausrichtung über das CCD.
--- Diese Maschine ist eine Standard-Dickschicht-Schaltungsdruckmaschine. Die Hauptmerkmale sind einfach zu bedienen und hoch
     Effizienz und hohe Präzision;

--- Die Maschine ist mit vollem Motor ausgelegt. Der Operationstisch, der Schaber, der Druck und das Vakuum werden alle angetrieben
      mit dem Motor.

--- Der Druckdruck wird durch ein elektrisches Proportionalventil innerhalb von ± 0,01 MPa (z. B. 0,54 bis 0,56 MPa) stabilisiert.
      um die Genauigkeit der Luftdruckregelung weiter zu verbessern.
